MANUAL DE INSTALAÇÃO _ BTA Adapt
–
PASSO 1: CONFIGURAÇÃO DAS CHAVES DA INTERFACE
          |
    |
–
PASSO 2: LIGAÇÃO COM O VOLANTE
1- A interface ficará instalada atrás do rádio.

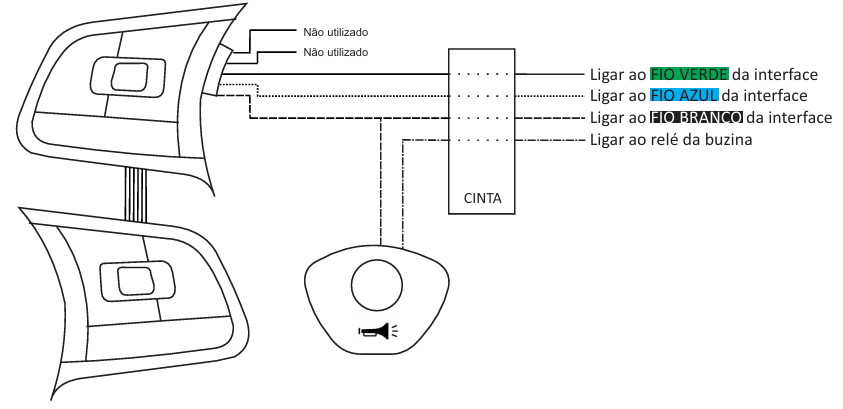

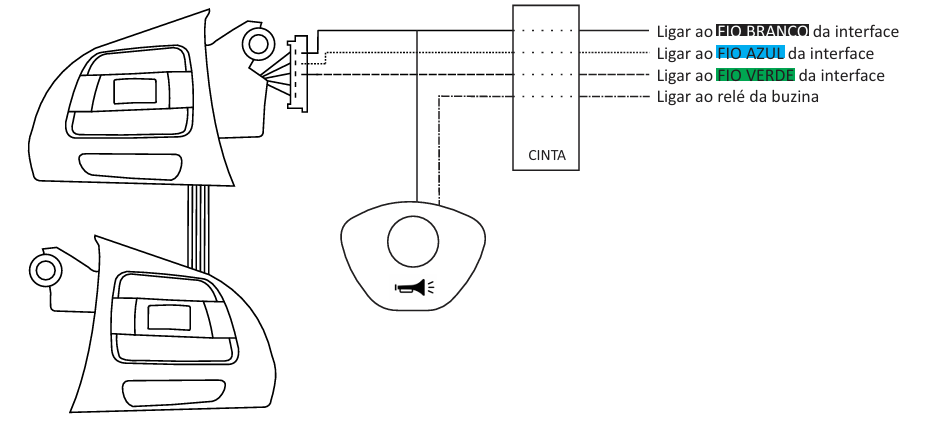

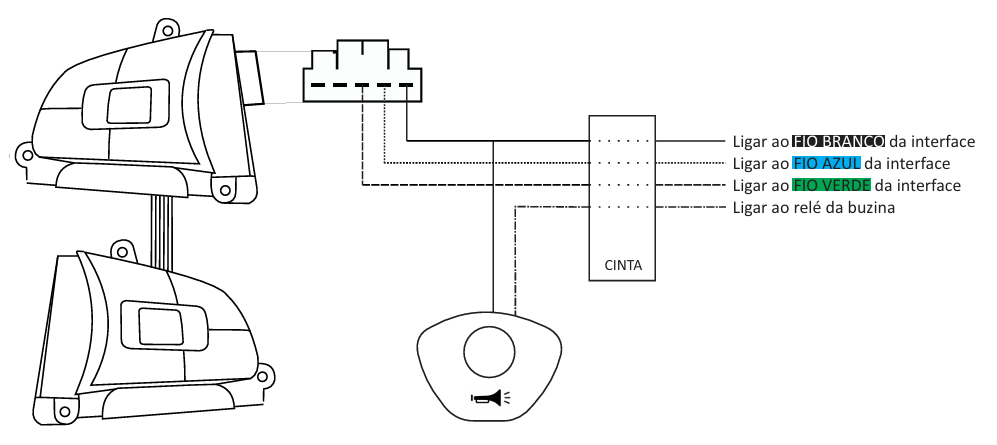

2- Faça as ligações pedidas no diagrama abaixo:
AVISOS IMPORTANTES SOBRE A CINTA DE AIRBAG:
Os disk raid da VW de 5, 6 e 8 pinos tem um jumper que coloca 2 pinos em curto.
Ele fica no encaixe dos plugues, no lado voltado para o painel.
Pode haver jumper também no plugue que encaixa no disk raid no chicote interno do volante.
Confira com atenção pois isso pode causar curto nas ligações.
Obs.: A buzina consome bastante corrente e irá derreter a cinta se for ligada diretamente.
É obrigatório adicionar um relé para acioná-la, exceto nos casos em que o carro já tenha relé, ou faça o acionamento pelo módulo de conforto.
Caso possua o chicote interno do volante original VW (que interliga comandos, buzina e airbag à cinta), não é necessário alterar nada nele.
Enquanto o airbag estiver desconectado, a bateria deverá estar desligada para não acender a luz no painel.

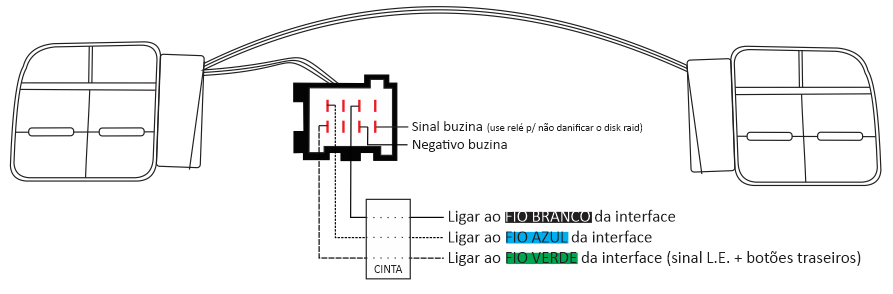

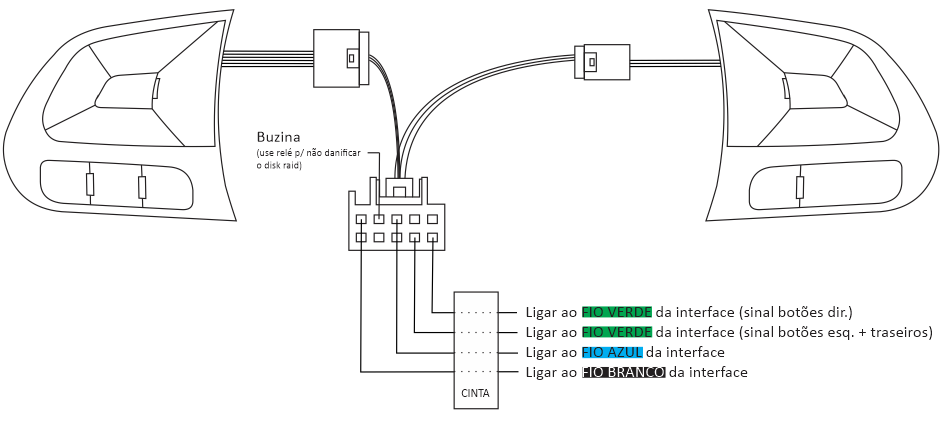

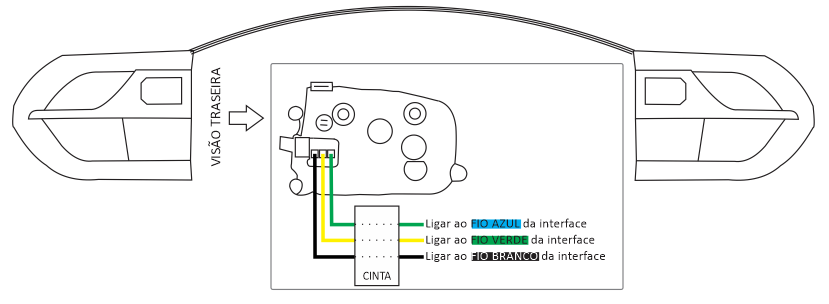

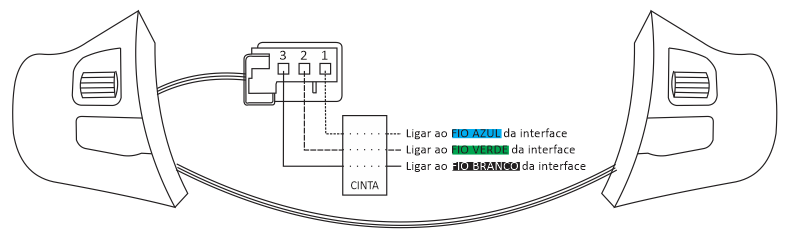

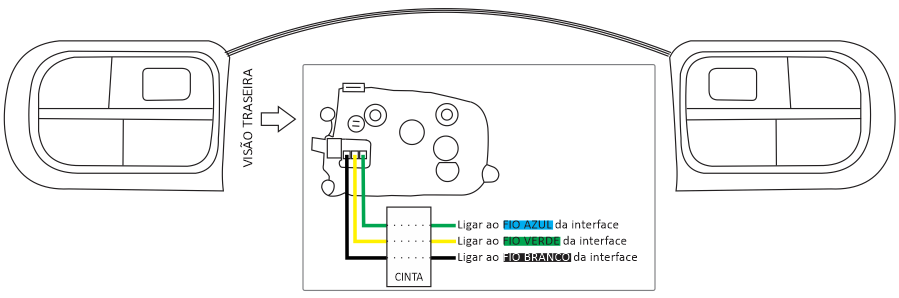

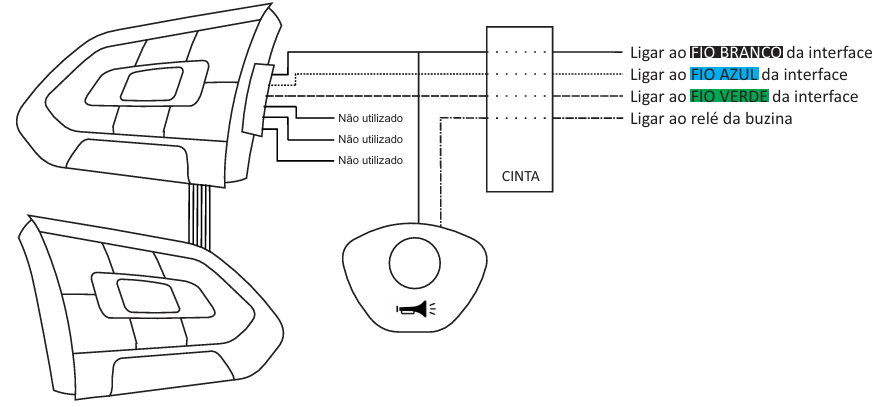

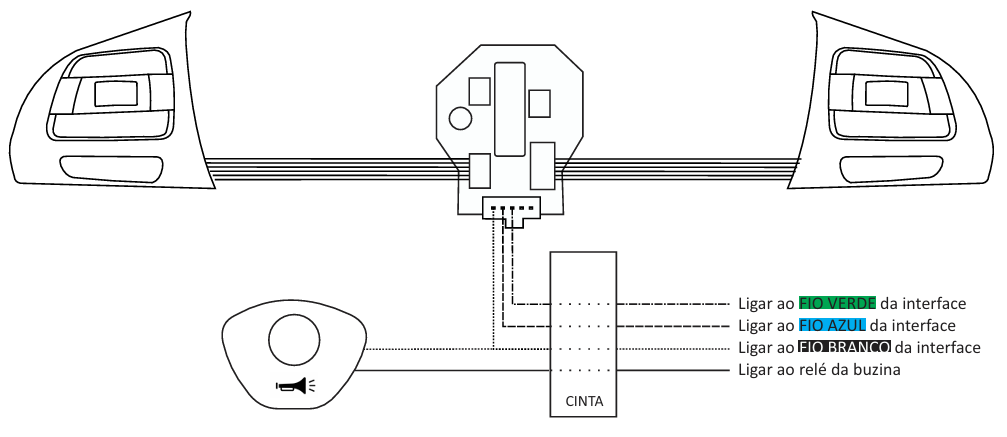

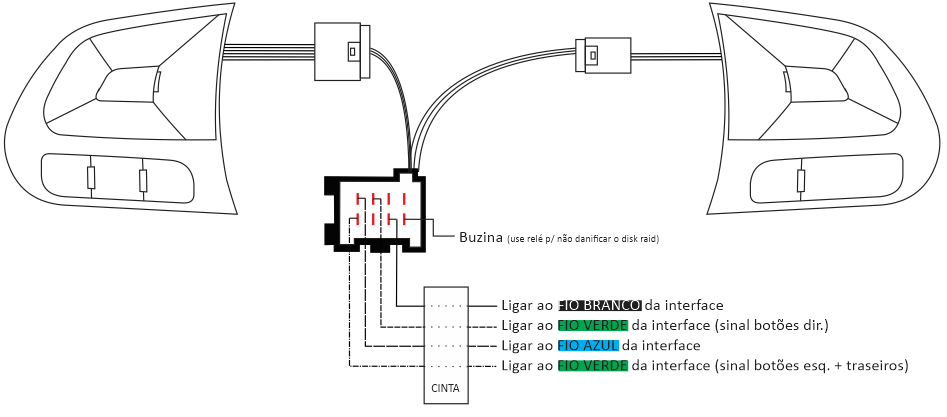

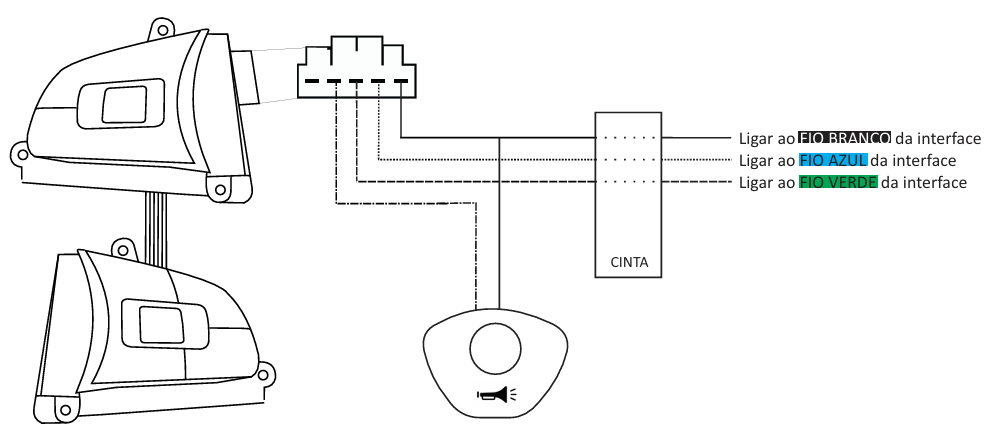

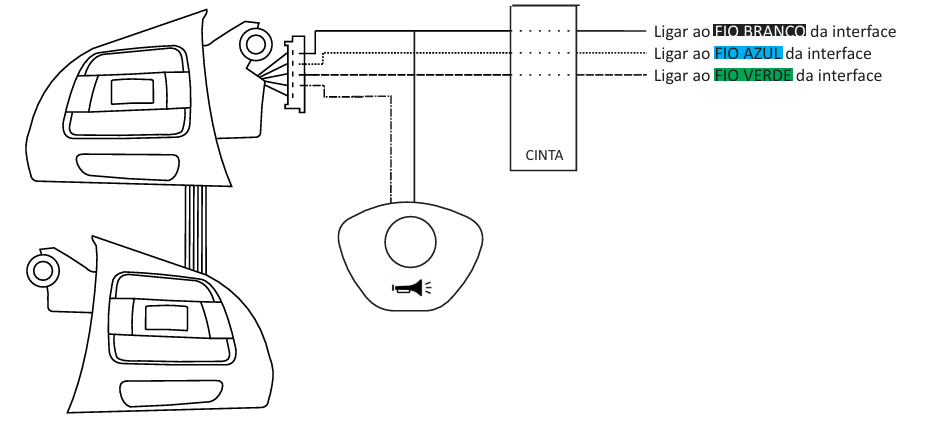

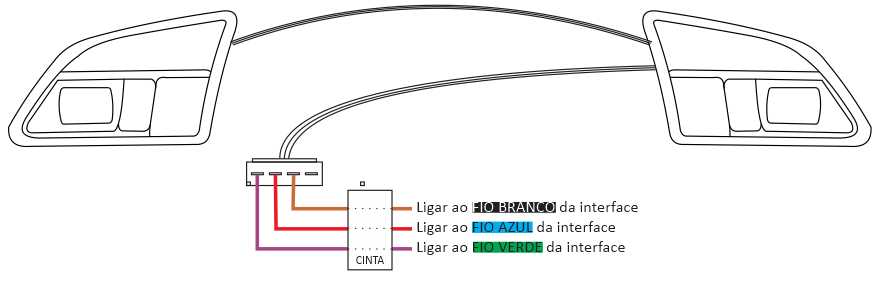

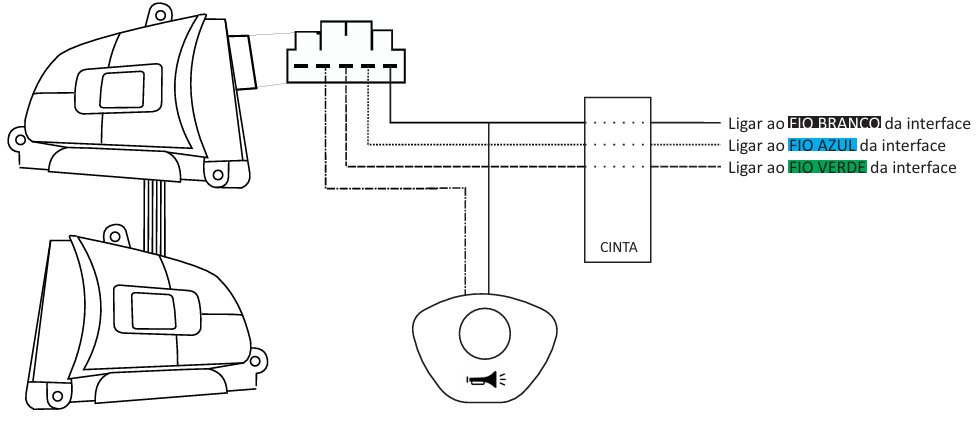

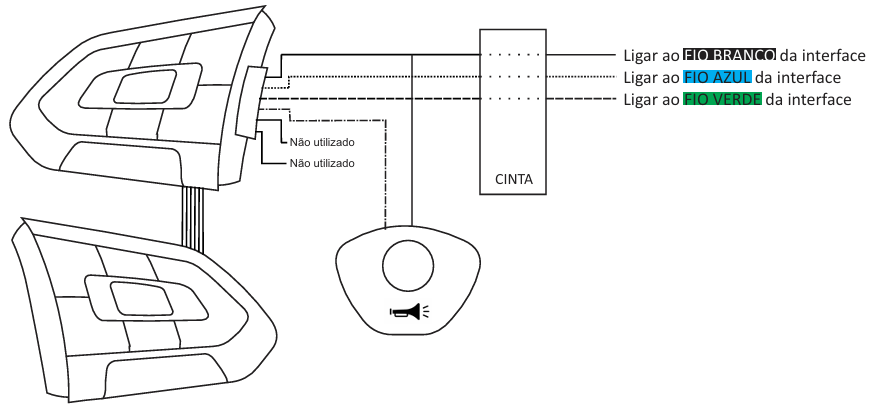

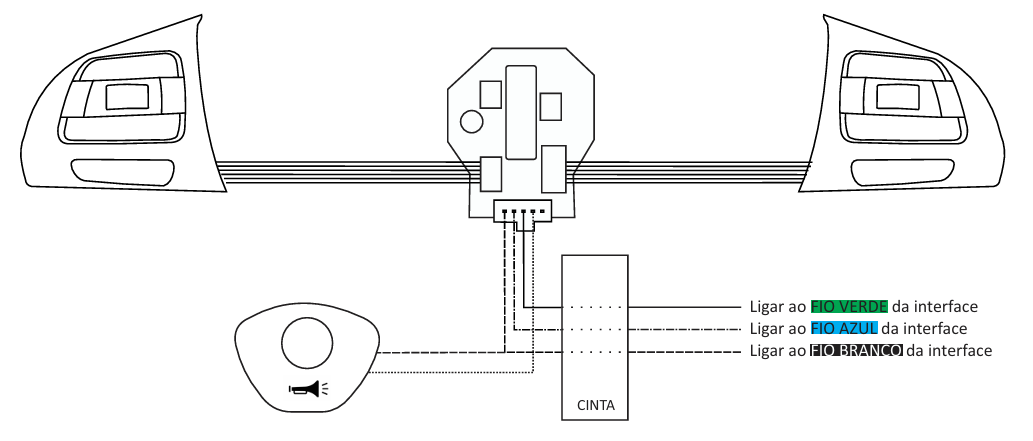

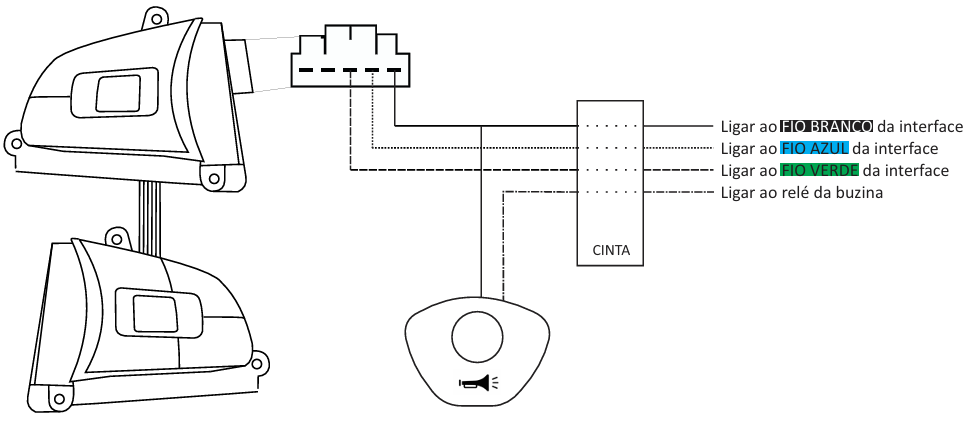

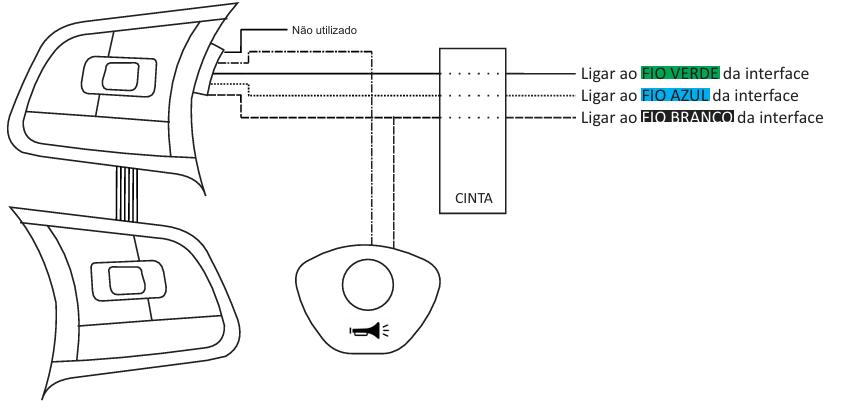

Faça as ligações na saída da cinta apenas (indicadas no diagrama abaixo).

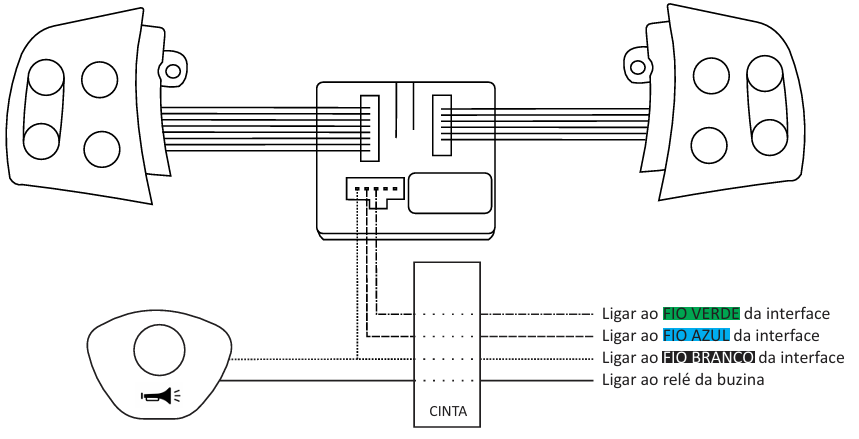

Conector central tipo 1

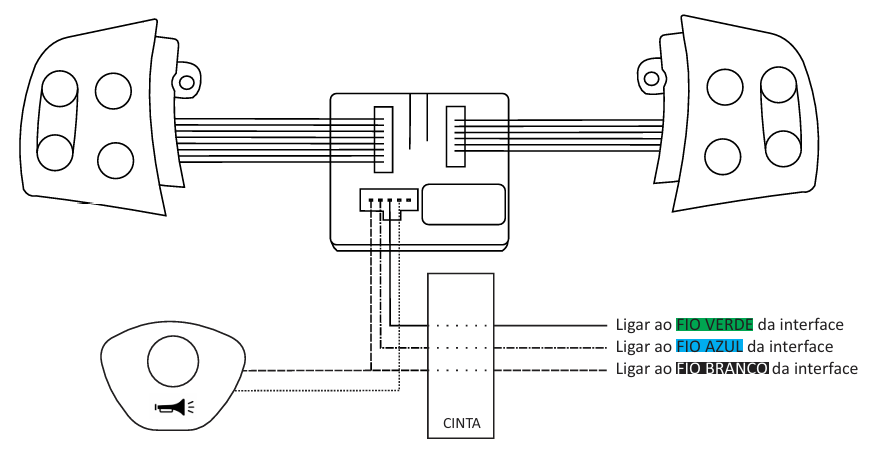

Conector central tipo 2
Note que o sinal da buzina irá passar digitalmente para a interface dessa forma.
O fio CINZA da interface deve ser ligado ao fio de acionamento do relé da buzina.
–
PASSO 3: LIGAÇÕES DE ENERGIA
1- Ligue o fio PRETO da interface ao fio negativo. Use o mesmo do rádio.
2- Ligue o fio VERMELHO da interface ao 12v pós-chave. Use o mesmo do rádio.
3- Ligue o fio AMARELO da interface a um 12v pós-chave, ou 12v de iluminação não-dimmerizado (sem regulagem de intensidade de luz).
Obs.: Volante de Jetta 2007-2009 e Passat B6: Esse volante sempre acenderá pós-chave.
4- Vamos testar a comunicação. Religue bateria/airbag(se tiver) para não ficar acesa a luz dele.
5- Ligue a chave do carro. Como pisca o led da interface?
