MANUAL DE INSTALAÇÃO _ Kit Resistivo BTA

–

PASSO 1: TROQUE AS PLACAS

Substitua as placas originais dentro dos botões pelas fornecidas.

O formato das placas da BTA é idêntico ao das placas originais para um encaixe perfeito. Se não estiver igual, você pode ter adquirido o modelo errado.

Os leds e componentes das placas são extremamente frágeis. Tenha cuidado ao manusear. A garantia não cobre componentes danificados por impacto.

Modelo G5A: a(s) placa(s) ficarão levemente dobradas dentro dos botões. Não force a dobra além do necessário pois a placa irá quebrar.

–

PASSO 2: LIGAÇÕES ELÉTRICAS

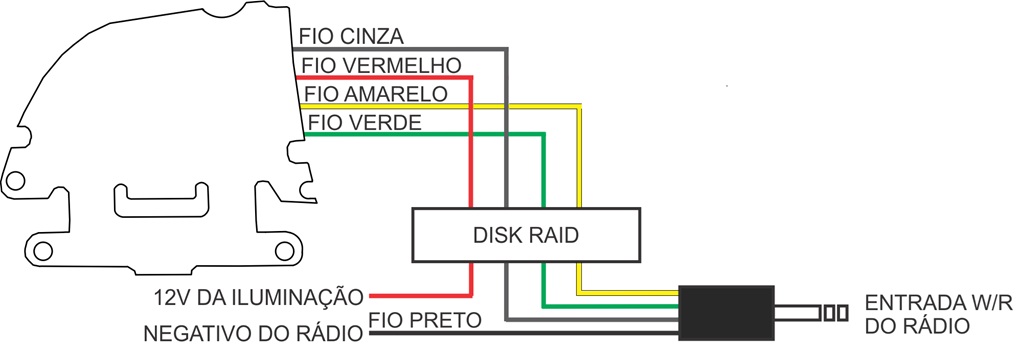

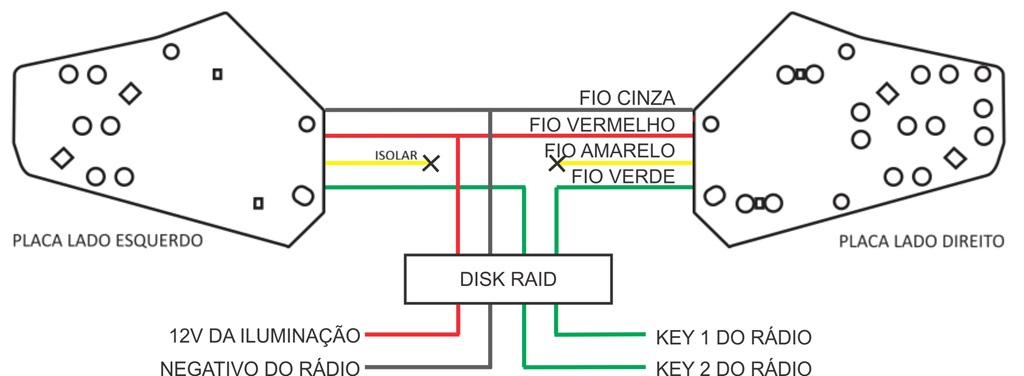

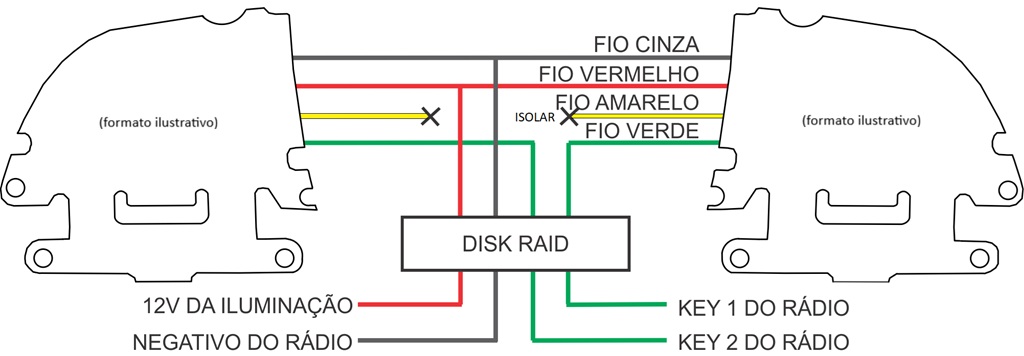

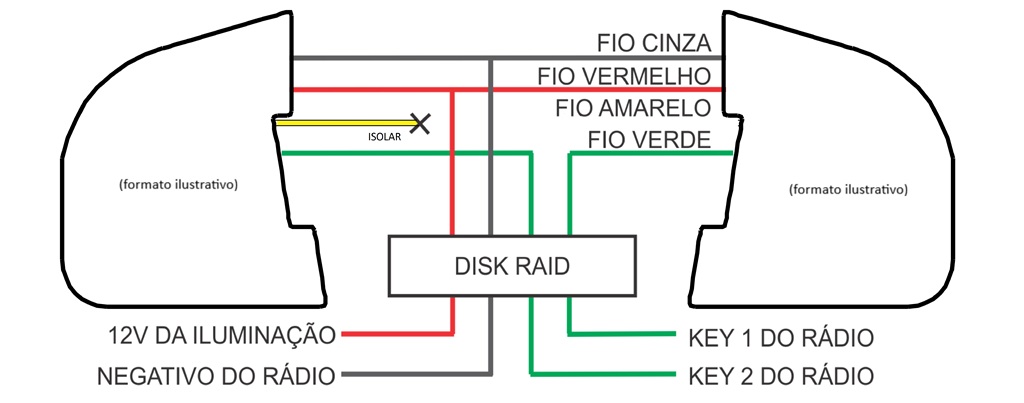

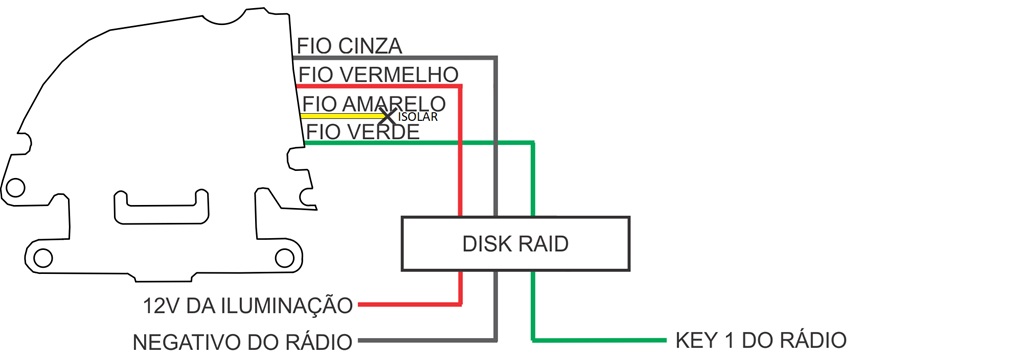

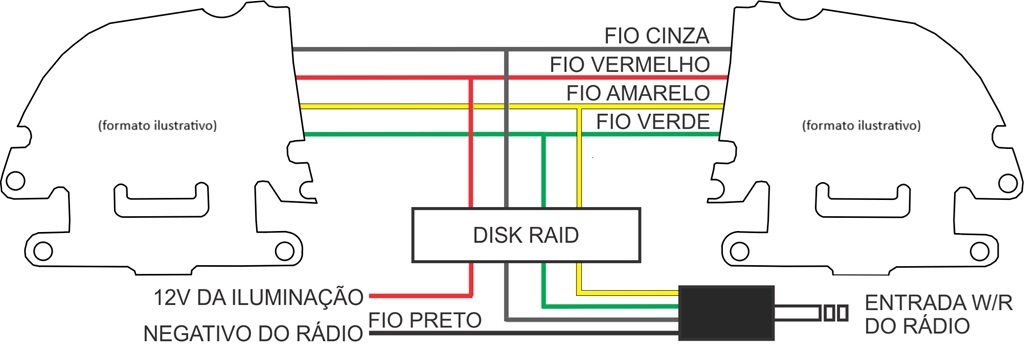

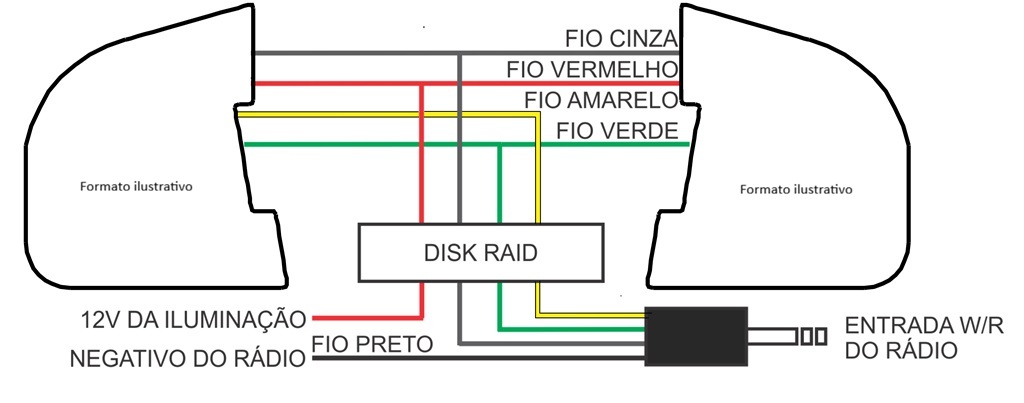

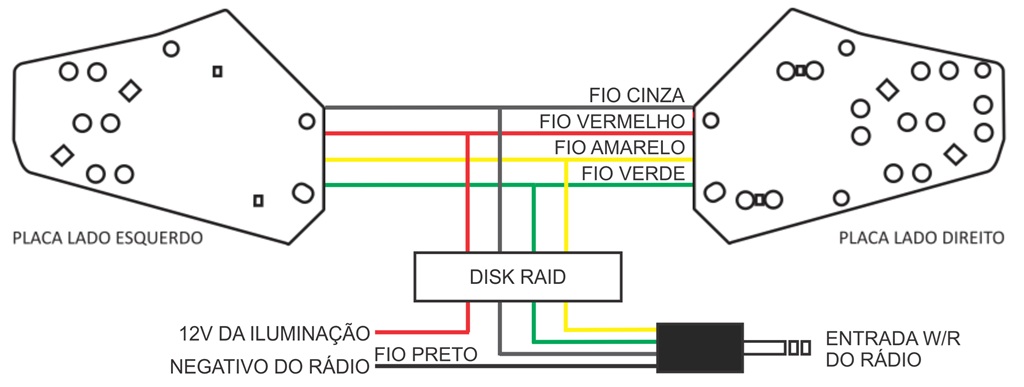

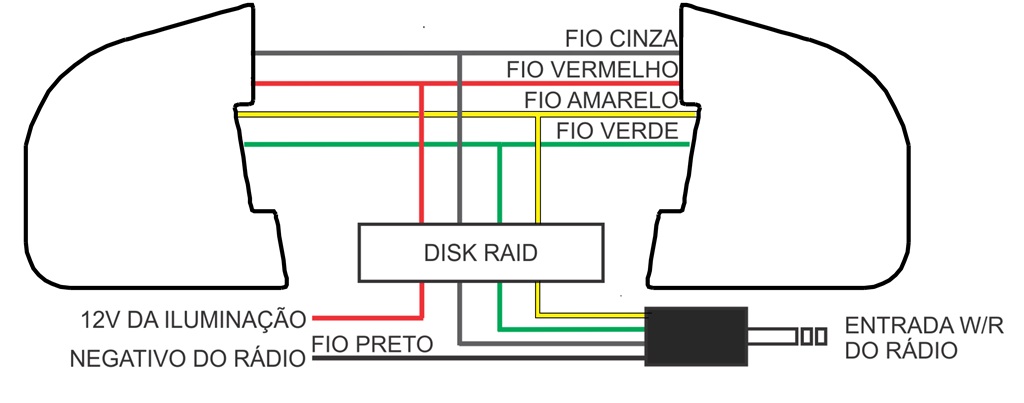

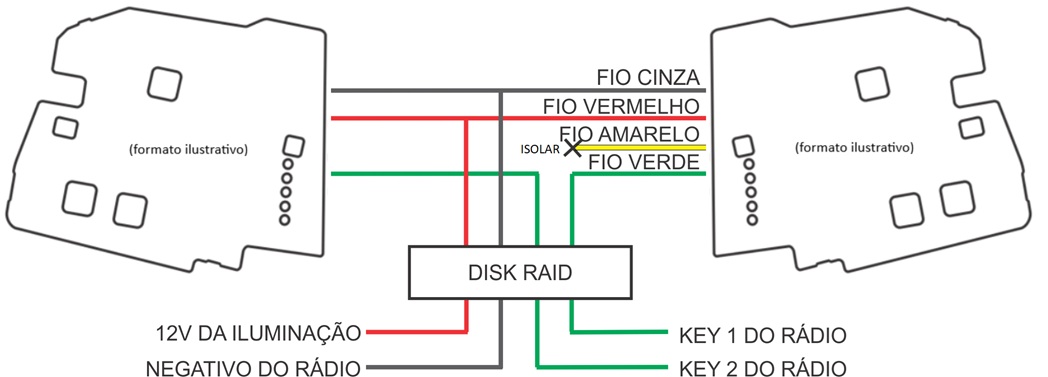

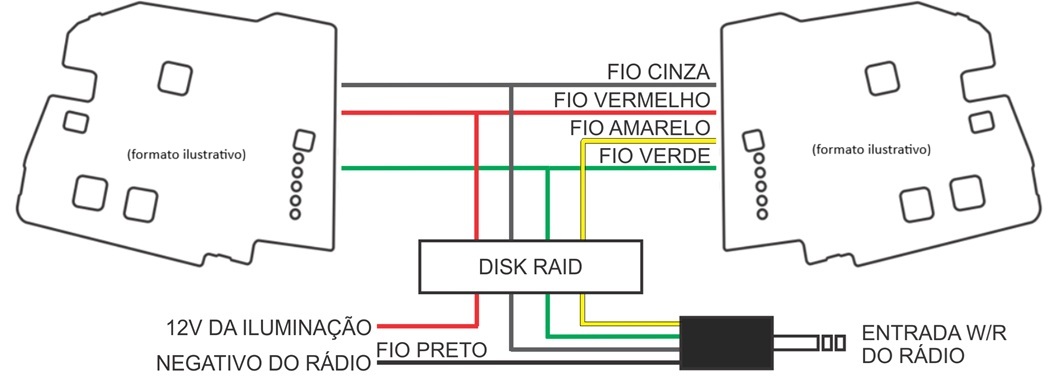

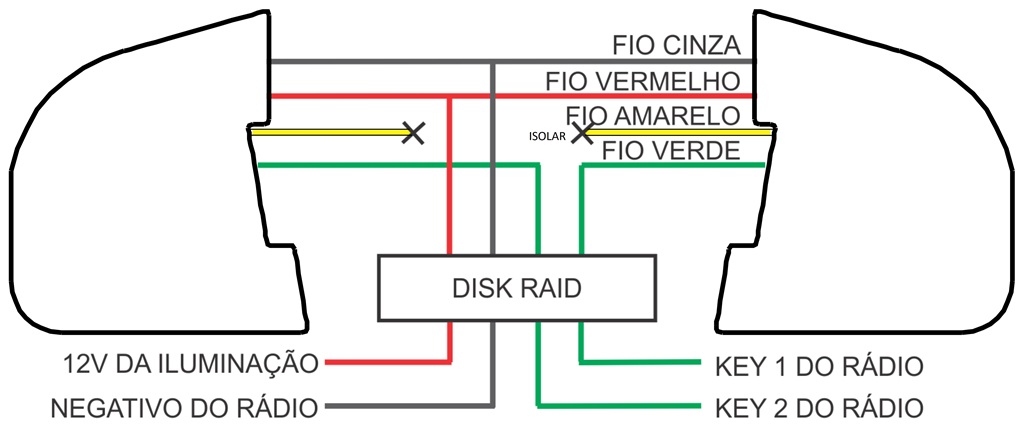

Faça as ligações elétricas de acordo com o diagrama abaixo.

Pinagem das cintas VW: 5 pinos   6 pinos

ATENÇÃO:

1- Aterrar o fio cinza das placas na lata do volante ou do rádio irá causar mal funcionamento (botões fazem função errada). Sempre ligue ao fio negativo do rádio.
2- Cintas de airbag da VW têm um jumper que coloca 2 pinos em curto. Remova esse jumper.
3- A cinta não suporta a corrente da buzina diretamente – ela derreterá se usar sem relé.
4- Para maximizar a compatibilidade, alguns botões podem ficar com funções repetidas.
5- O kit acompanha cabos jumpers coloridos. Eles podem auxiliar nas conexões. Use como desejar.

1- Aterrar o fio cinza das placas na lata do volante, ou preto do cabo P2 na lata do rádio irá causar mal funcionamento (botões fazem função errada). Faça exatamente como indica o diagrama.
2- Cintas de airbag da VW têm um jumper que coloca 2 pinos em curto. Remova esse jumper.
3- A cinta não suporta a corrente da buzina diretamente – ela derreterá se usar sem relé.
4- Para maximizar a compatibilidade, alguns botões podem ficar com funções repetidas.
5- O kit acompanha cabos jumpers coloridos. Eles podem auxiliar nas conexões. Use como desejar.

O fio vermelho pode ser ligado ao 12v iluminação (dimmerizado ou não) ou 12v pós-chave.

–

PASSO 3: PROGRAMAÇÃO DA CENTRAL MULTIMÍDIA PIONEER

Encontre o menu “Controle de Volante”.
Se houver, use o modo “Com adaptador” pois aproveita melhor as teclas.

Caso o menu esteja apagado:
1- Verifique se o fio do freio de mão da multimídia está aterrado;
2- Coloque a multimídia no modo “Source: OFF”.

–

PASSO 3: PROGRAMAÇÃO DO RÁDIO PIONEER

Caso as teclas não funcionem, talvez seja necessário ativar a entrada. Procure o menu “Controle de Volante” no manual.
Troque a seleção de “OFF” para “Pioneer”.
(A forma pode variar de modelo para modelo.)

–

PASSO 3: PROGRAMAÇÃO DA CENTRAL MULTIMÍDIA

Acesse o menu de configuração das teclas, e programe-as uma a uma.
O procedimento varia, consulte o manual da multimídia.
Algumas multimídias possuem configuração de pull-up, que é a resistência usada de referência para os comandos. O valor ideal é 10k ohms. A configuração errada desse parâmetro causa conflito entre muitas teclas.

Caso necessário, chame o suporte: (14) 99133-1865
